Auswertung und Daten

Die durchgeführten Arbeiten werden bei uns umfänglich dokumentiert. Sie erhalten einen Datenträger, der genaue Informationen enthält und die Sanierungs- oder Reparaturarbeiten erheblich vereinfacht. Neben einer kartografischen Darstellung sind Foto- und Filmmaterial enthalten.

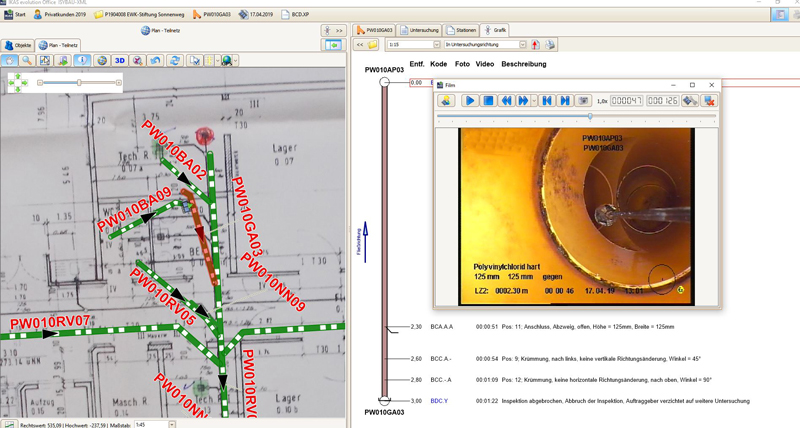

Kanalnetz als 3D Ansicht, mit der Möglichkeit zu Zoomen, Drehen und Schwenken
Einfaches Manövrieren innerhalb des Viewers
Protokolle zu den Leitungen, diese können einfach in der grafischen Darstellung angeklickt werden
Filme zu den Inspektionen, direkt aus der mitgelieferten Software abspielbar
Leitungsgrafiken
Schnittsellen zu den göngigen Programmen wie: DWA-M-150, aktuelle Version Easy Bau XML
Umfangreiche Filterfunktionen
Per Drag and Drop Export aus gefilterten Daten zum Beispiel zu MS Excel

Video abspielen

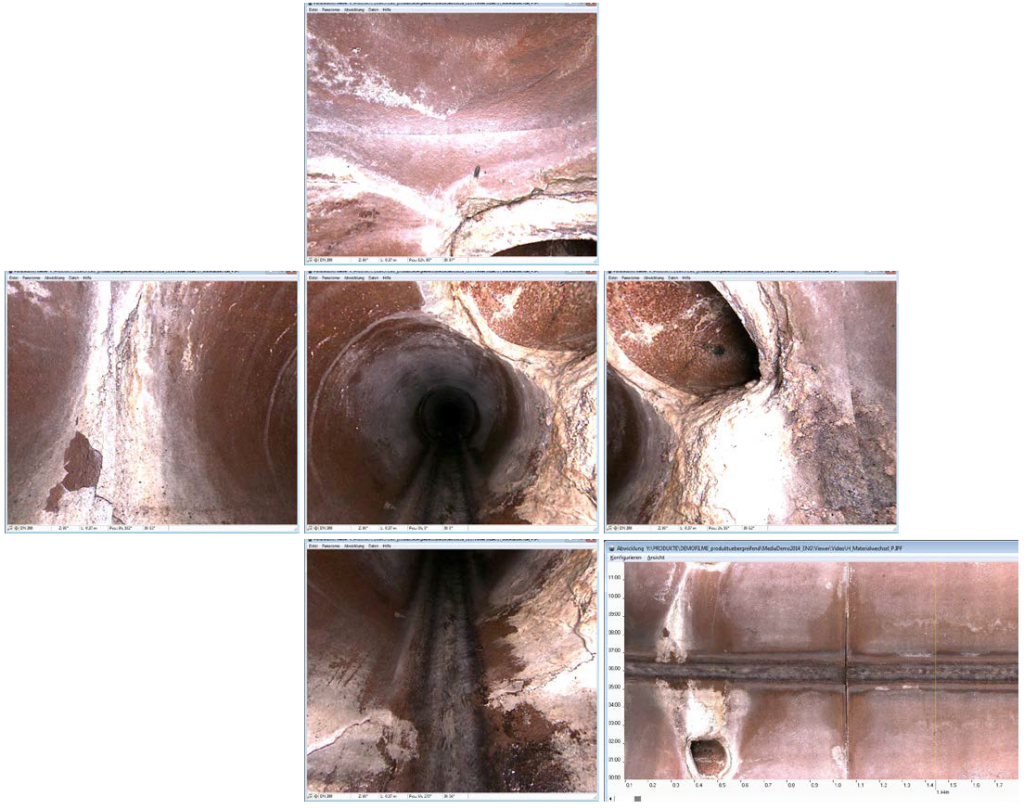

360 Grad Ansicht

Im Gegensatz zu herkömmlichen Kanal-TV-Systemen werden bei der uns zwei hochauflösende Digitalkameras mit 185°-Fisheye-Objektiven verwendet; diese beiden Kameras nehmen in Abständen von 5 cm jeweils ein Bild auf. Durch die extremen Weitwinkelbrennweiten wird also alle 5 cm die Rundumsicht eines Rohrabschnitts fotografiert. Diese Rohrabschnitt- Sequenzen werden digital an das Untersuchungsfahrzeug übertragen und dort mit der Software zusammengesetzt, so dass eine reale 3D-Innenansicht der kompletten Rohrleitung in und gegen die Fahrtrichtung entsteht.

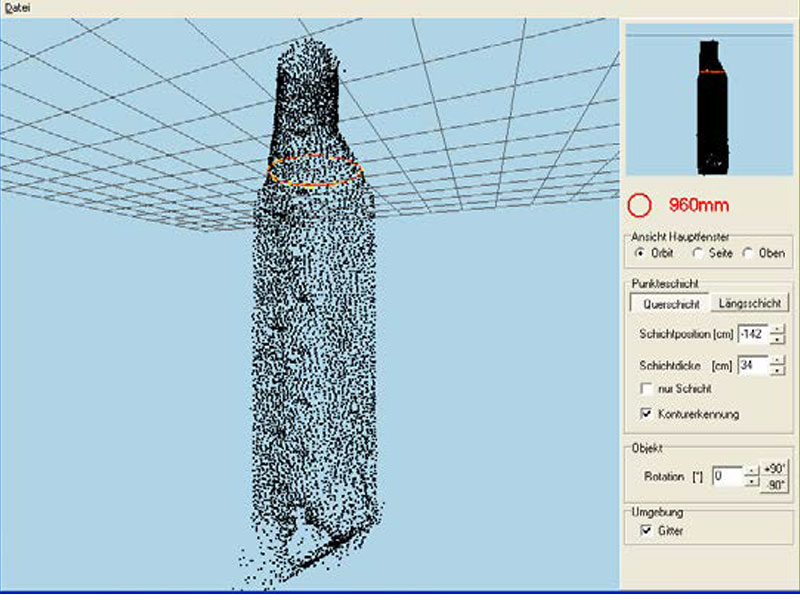

Punktewolkenvermessung

Zur Vermessung eines Schachtes und der Bestimmung seiner genauen Form wird eine sogenannte Punktewolke erstellt. Diese errechnet sich, indem Punkte mehrfach und aus verschiedenen Winkeln alle 5 cm anvisiert werden; mit Hilfe von Winkelfunktionen lassen sich dadurch der Schachtdurchmesser und Schachtumfang bestimmen.

Ebenso werden Zuläufe von Revisionsschächten sichtbar. Mitteils der Einzelpunktaufnahmen wird eine 3D-Zeichnung errechnet.
