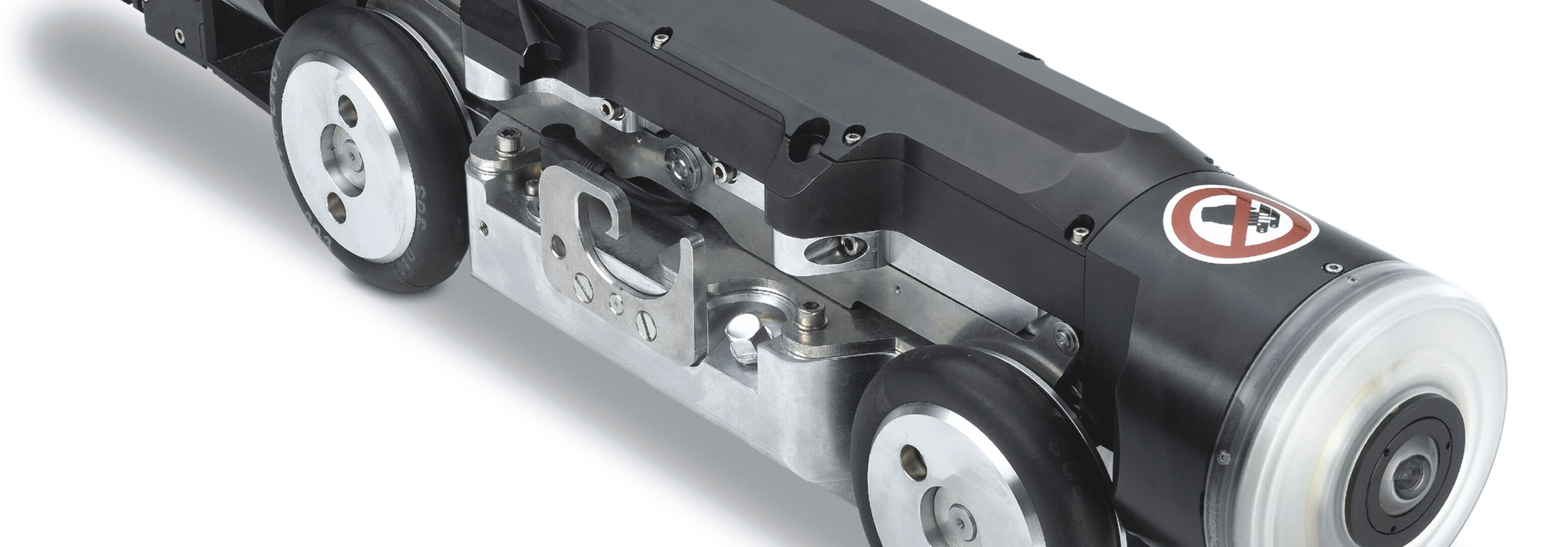

IBAK Panoramo Kamerasystem / 3D Scanner

Das neue IBAK PANORAMO Kamerasystem und 3D-Scanner ermöglicht hocheffiziente Kanalinspektion. Zum einen können Rohrbefahrungen in einer wesentlich höheren Geschwindigkeit als mit herkömmlichen Systemen erfolgen. Zum anderen erhält der Bediener neben der lückenlosen Aufzeichnung der gesamten Rohruntersuchung als 3D-Film eine abgewickelte Darstellung.

Video abspielen

Der Vorteil: Die Zustandsbewertung kann losgelöst von der Kanalbefahrung jederzeit im Büro erfolgen – und zwar so, als wäre der Inspekteur live direkt vor Ort. Der Betrachter kann sich ohne Blickbegrenzung frei im Kanal bewegen, in jeder Position anhalten, 360° schwenken, zoomen, in Zuläufe und sogar rückwärts schauen – und dies ohne jede Verfälschung des aufgenommenen Bildmaterials.

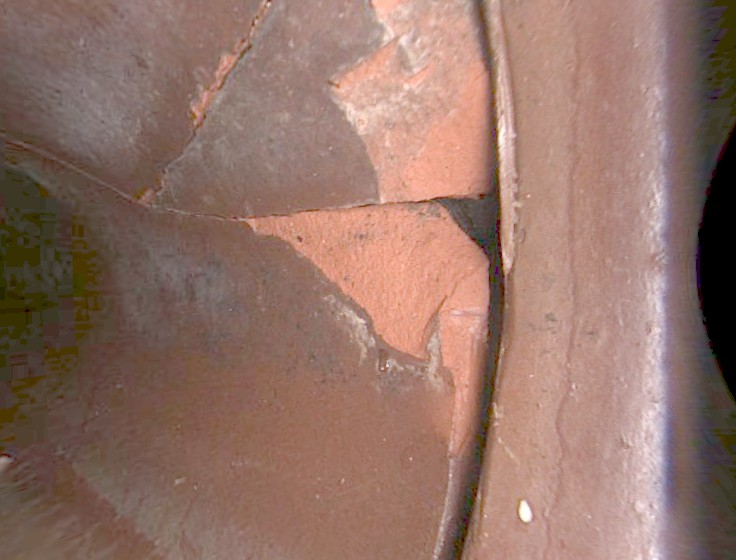

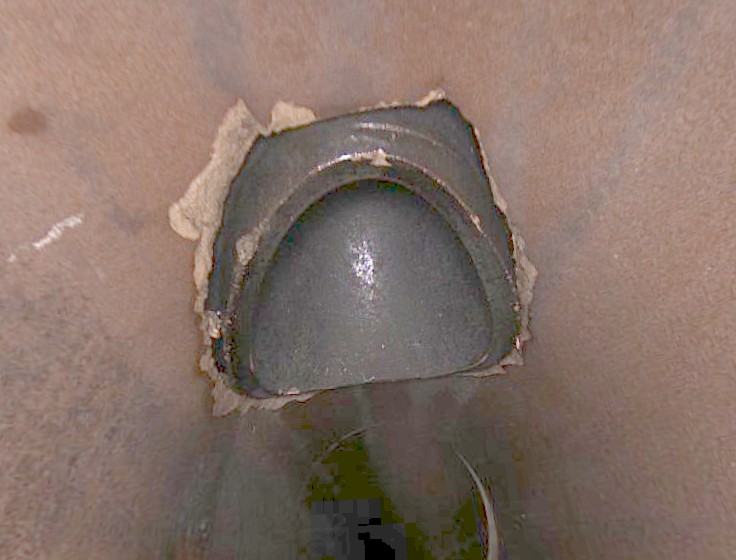

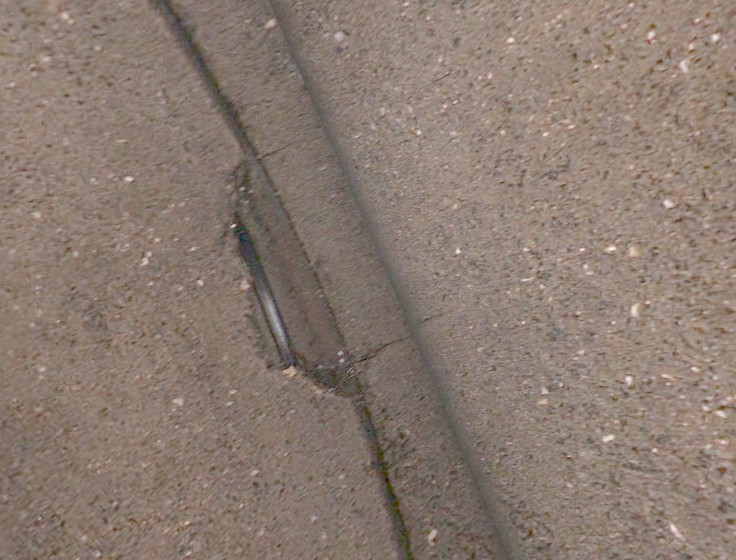

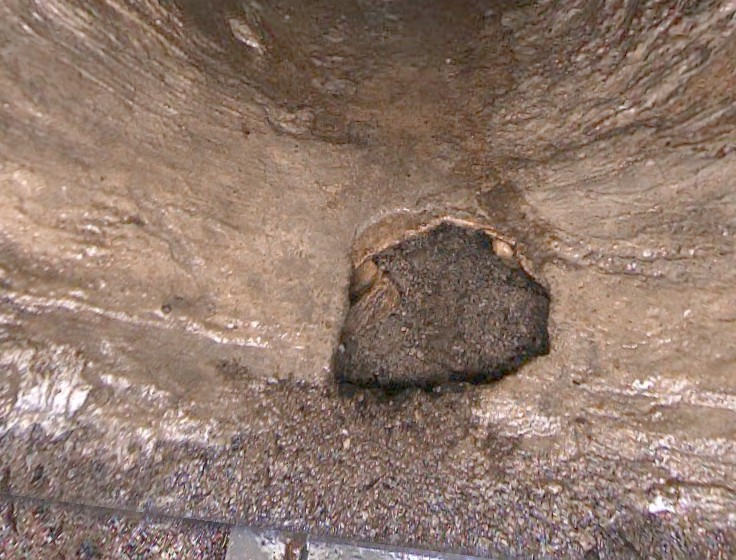

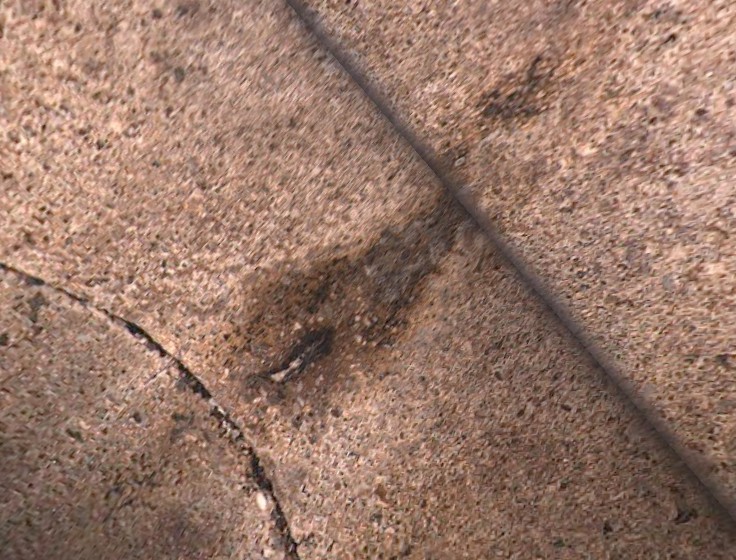

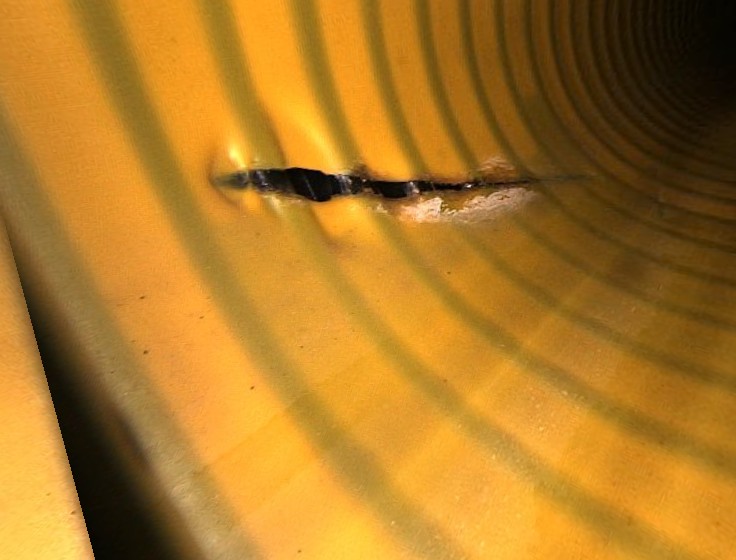

Sämtliche Objekte wie Muffenversätze, einragende Stutzen etc. können so von allen Seiten genau betrachtet werden.

Video abspielen
Bei dem neuen System der Firma Börsch GmbH Kanaltechnik werden im Gegensatz zu herkömmlichen Kanal-TV-Systemen zwei hochauflösende Digitalkameras mit 185°-Fisheye- Objektiven verwendet; diese beiden Kameras nehmen in Abständen von 5 cm jeweils ein Bild auf. Durch die extremen Weitwinkelbrennweiten wird also alle 5 cm die Rundumsicht eines Rohrabschnitts fotografiert. Diese Rohrabschnitt-Sequenzen werden digital an das Untersuchungsfahrzeug übertragen und dort mit der PANORAMO-Software zusammengesetzt, so dass eine reale 3D-Innenansicht der kompletten Rohrleitung in und gegen die Fahrtrichtung entsteht. Anders als in der Videotechnik, bei der eine kontinuierliche Beleuchtung bei bewegter Kamera eine hohe Bewegungsunschärfe in den Aufnahmen bewirkt, werden mit der IBAK PANORAMO gestochen scharfe Bilder generiert: Die stroboskopartig abgegebenen integrierten Xenonblitze leuchten das Rohr permanent so hell aus, dass trotz einer sehr hohen Inspektionsgeschwindigkeit von bis zu 35 cm pro Sekunde qualitativ hochwertige und detailscharfe Bilder garantiert sind.
